平善大道DN1200主管網紫外光固化修復

項目概況

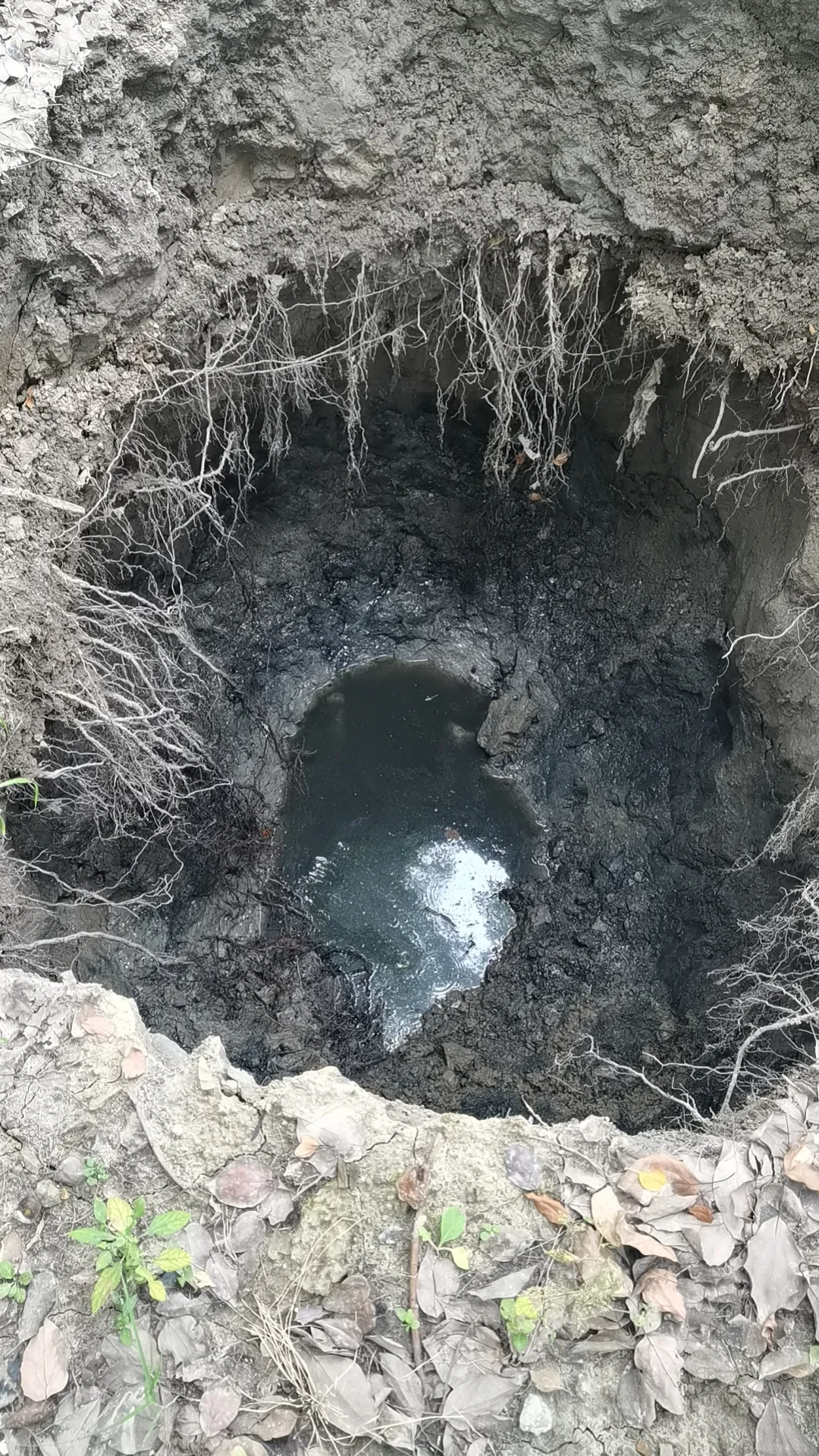

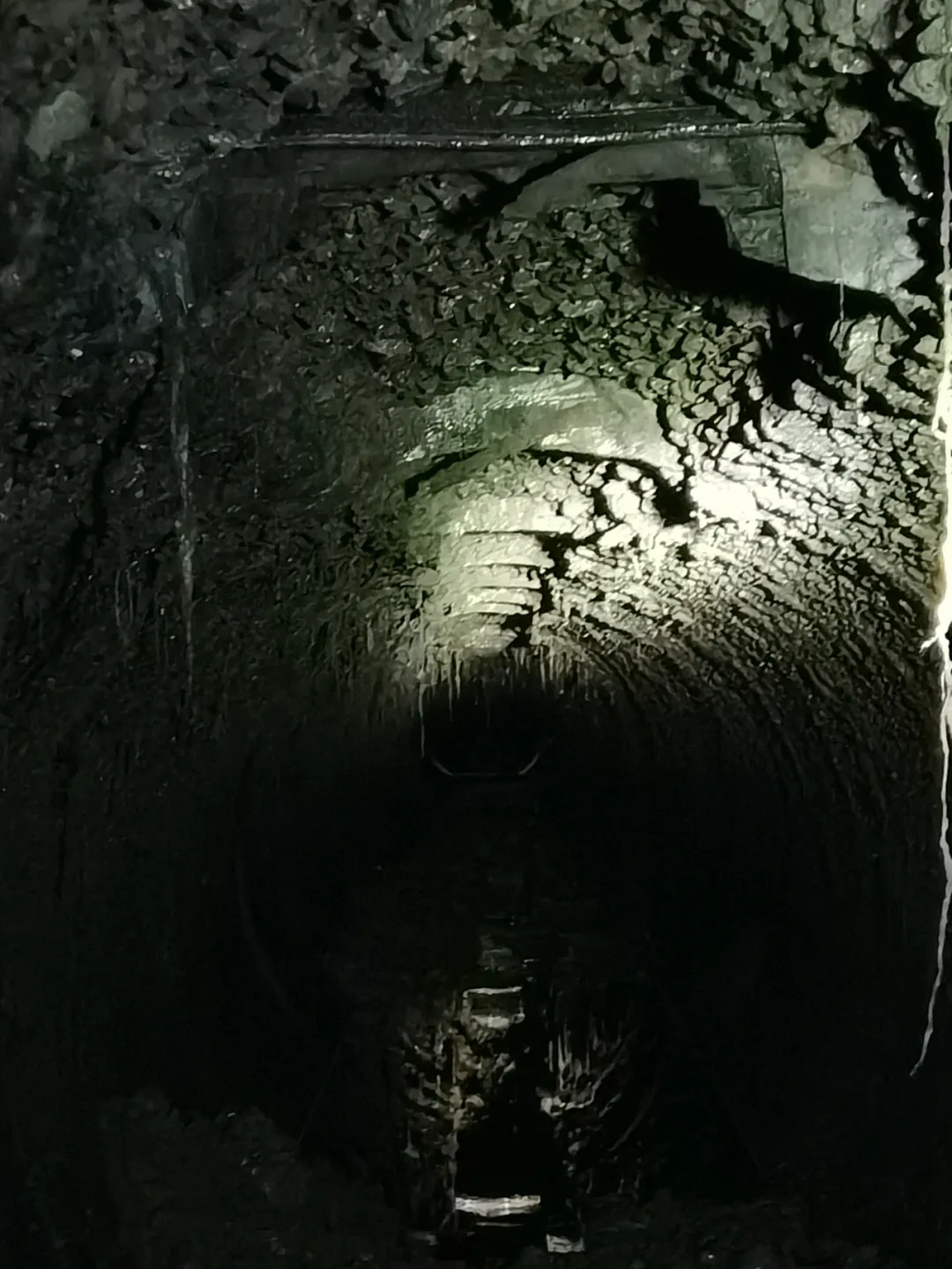

    平湖市平善大道延邊小公園綠化樹林內有一條市政污水主管網，管徑為DN1200,長度約60米，埋深5 米，管材為砼管，平湖市污水公司經管道運維巡查中發現損壞，經檢測初步判斷缺陷原因是砼管長期受到壓力流沖刷及污水腐蝕而損壞導致塌陷腐蝕性空洞，整條管道正上方9點至3點鐘方向出現大量腐蝕鋼筋混凝土裸露，周圍已出現輕度地陷出現安全隱患。

技術難點及方案

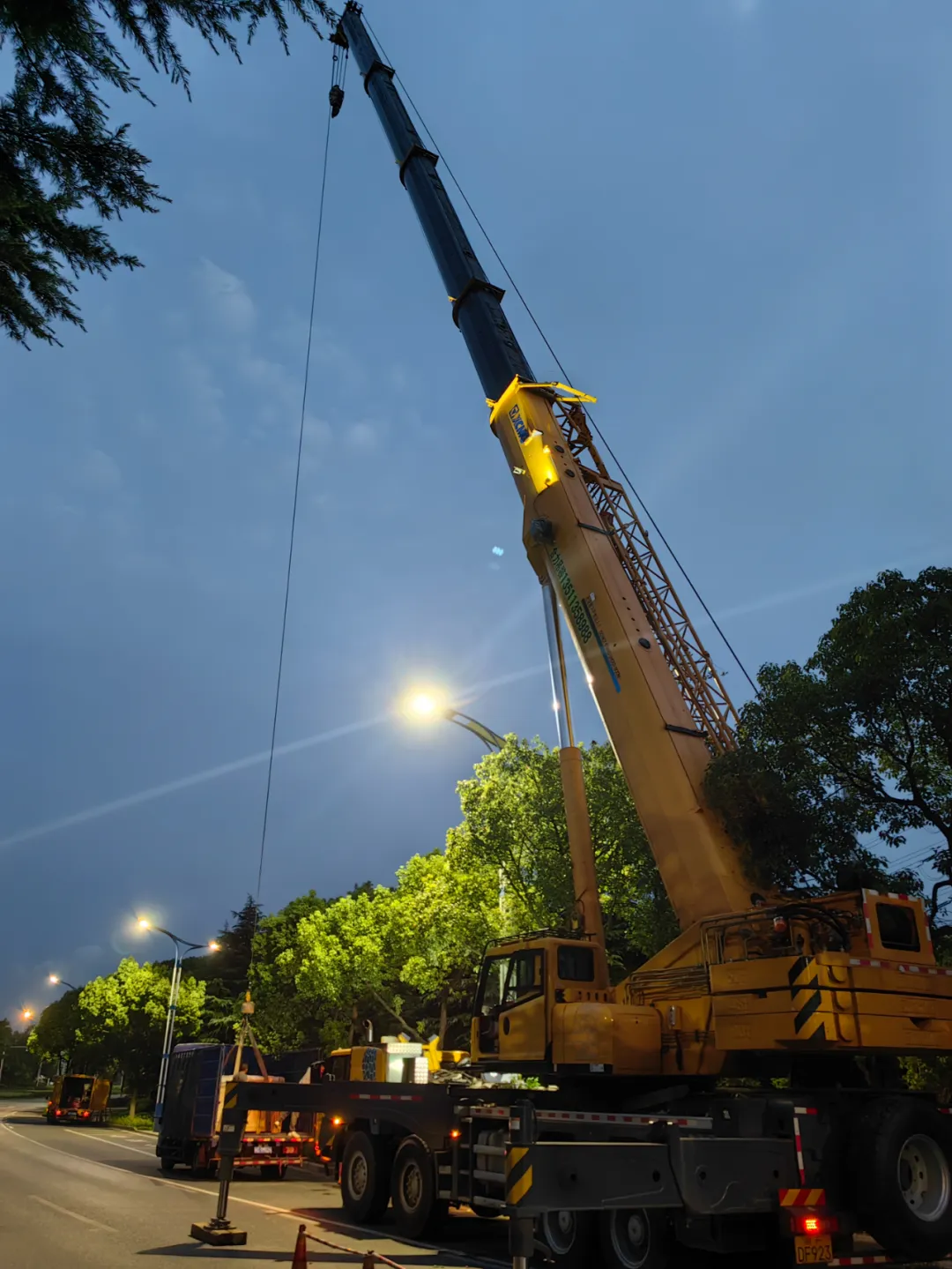

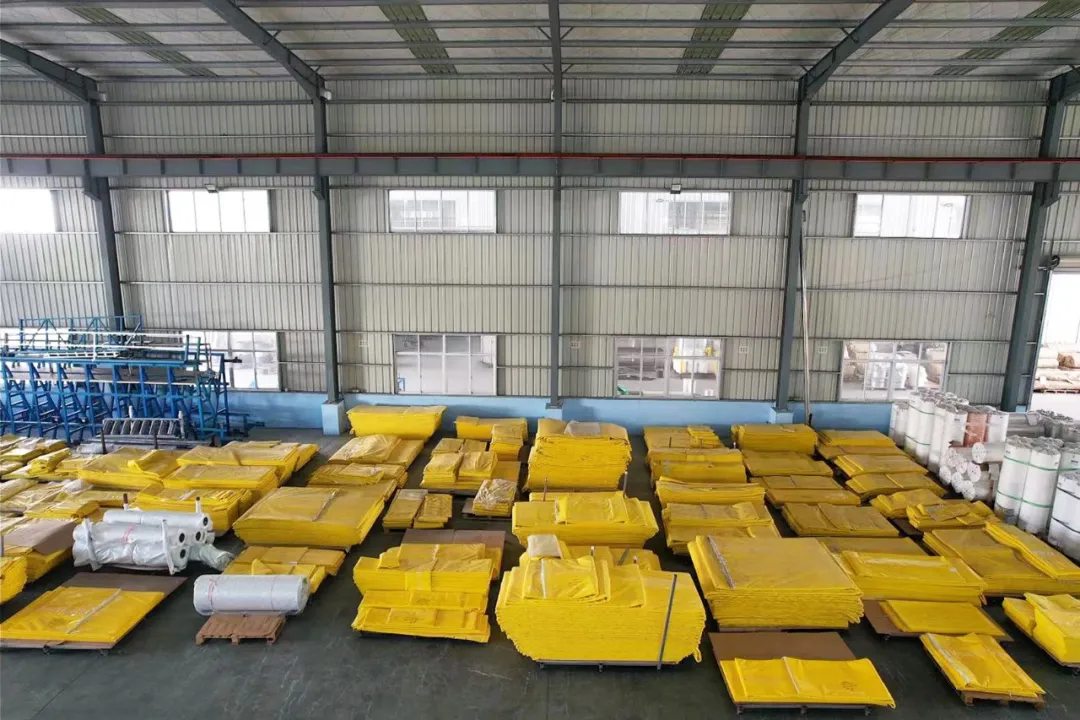

    該管道為重力流是平湖輸送至嘉興聯合污水主管網每小時輸送水量可達到 2000方左右必須保證不停水，上游井室—消能井是DN1200跟DN900壓力管匯入集中井室，故該井室水流量大硫化氫濃度高，管道腐蝕嚴重，距離人行道約40米，下游騎馬井距離人行道約50米長，上面樹林及高壓線密集材料進場難度大，我司收到污水公司搶修通知積極配合業主單位出具臨時搶修方案，在經過專家論證后對管道進行結構性修復，在管道腐蝕嚴重位置進行整體紫外光固化修復，確定好方案后我司馬上對本部材料子公司發起材料生產加急單，生產及運輸?shù)浆F(xiàn)場只用了4天時間（兩地相隔千里），預處理及紫外光固化修復只用了2天，跟時間賽跑歷時6天完成了生產到修復的艱巨任務，既保障了管網正常運行又消除了管道缺陷帶來的安全隱患。

施工步驟

固化前準備工作

在修復之前應對管道進行預處理，管道預處理應滿足原位固化法修復要求。

每次進行固化前，應檢查紫外光燈是否能正常工作，并對燈泡表面指紋、灰塵等進行清潔。

當紫外光燈工作時間超過400h時，應進行紫外光燈輻射通量密度測量，然后每隔150h檢查一次，當紫外光燈泡輻射密度超過30%時，需要更換紫外光燈泡。

每只紫外光燈管的檢測記錄應包括批號、編碼代號、首次使用時間、運行時間（固化過程）、檢查日期、測量值及檢測結果等內容。

拉入軟管前應符合下列規定：

拉入濕軟管之前應在原有管道內鋪設底膜，底膜應置于原有管道底部，并應覆蓋大于1/3的管道周長，且應在原有管道口兩端進行固定。

在拉入前，應檢查底膜，不得磨損或劃傷濕軟管，并應準備好分散拉力用的萬向吊環。

濕軟管拉入應沿管底的底膜將濕軟管平穩、緩慢地拉入原有管道，牽引速度和牽引力應根據制造商提供的數值。拉入內襯軟管的速度宜控制在6m/min~8m/min。

固化時應符合下列規定：

紫外光固化過程中濕軟管內應保持壓縮空氣壓力不變。

壓力應按濕軟管內襯制造商所給出的參數表（管徑/壁厚/壓力）采用。壓力達到參數表壓力時，應保持不少于10min。

應按濕軟管內襯制造商提出的產品要求采用紫外光燈架型號、燈瓦數、數量以及固化巡航速。

固化巡航時，應測量濕軟管內表面上軟管內襯固化時的溫度。

紫外光設備應自動記錄每分鐘溫度、壓力、巡航速度和距離。

濕軟管固化完成后，應緩慢降低管內壓力至大氣壓，降壓速度不應大于0.01MPa/min。

固化完成后

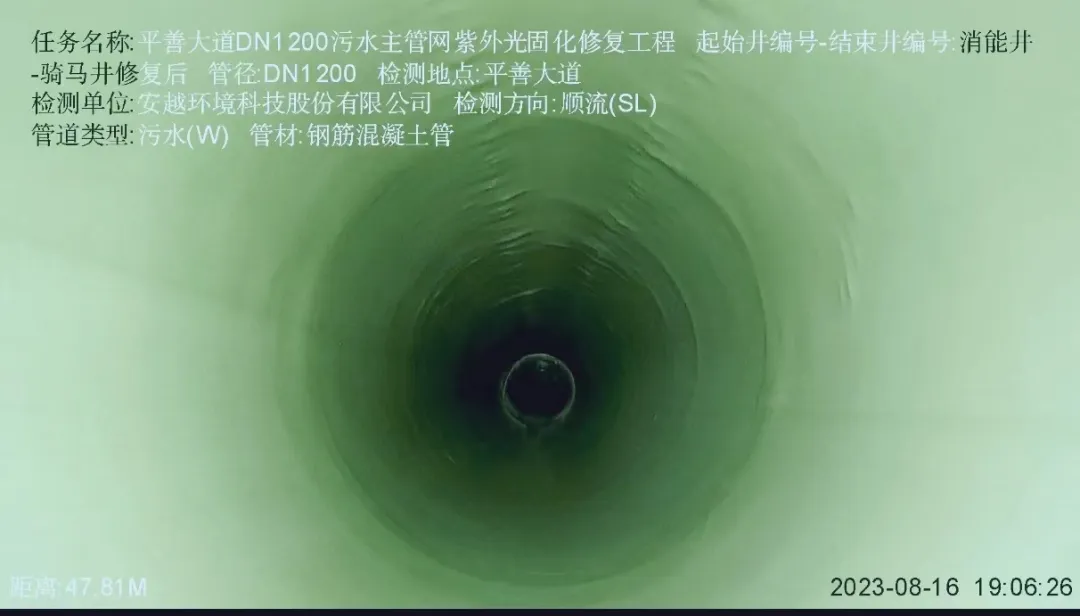

需對修復管道進行閉路電視檢測。

修復后的管道內應無濕漬，不得出現滴漏、線漏等滲水現象。

內襯管表面應光潔，無局部孔洞、裂紋和軟弱帶。

磨損、氣泡或干斑的出現頻次每10m不應大于1處。

內襯管褶皺應滿足設計要求，當設計無要求時，最大褶皺不應超過6mm。

內襯管應與原有管道貼附緊密。

工藝優勢

紫外光固化技術的工藝優勢，它的整體優勢在于施工過程中對交通、地面、環境、以及地下管網的影響小，并廣泛應用到城市管道修復的建設中。優勢如下：

（1）不需要破壞地面進行開挖；

（2）施工周期短；

（3）對交通影響小，施工只需占用非機動車道，兩個檢查井間距離；

（4）適用各種管材的管道（水泥管、鋼管、PVC管等）；

（5）內襯管耐久實用，內襯材料耐磨損、耐腐蝕、強度大、承壓能力高；

（6）整體性強，可以封閉原有的洞孔，裂縫及缺口，隔絕滲入，阻止?jié)B出，對防止馬路塌陷，有著重要的預防作用；

（7）保護環境，節省資源，不開挖路面，不產生垃圾，不堵塞交通，對環境影響小。
